Name: Connecteur RF SMA femelle, bride à 4 trous, montage sur microbande PCB, taille 1,3×0,5×1,5 cm, 18 GHz
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: Le nombre d'heures de travail est calculé en fonction de la fréquence de travail.
Availability: InStock

À la maison > produits > Connecteur RF SMA >

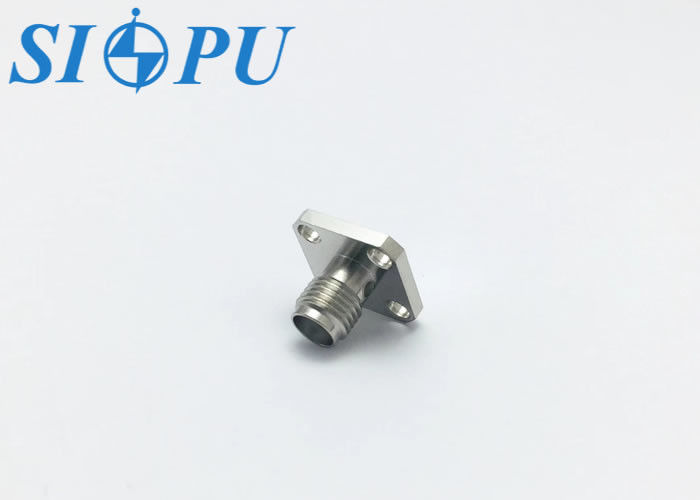

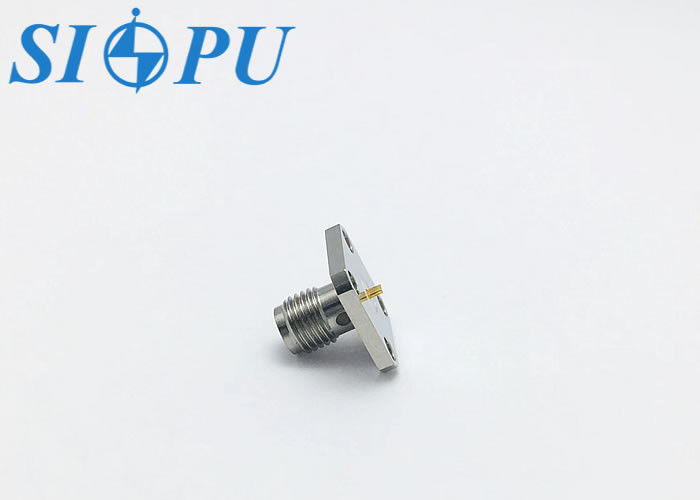

Connecteur RF SMA femelle, bride à 4 trous, montage sur microbande PCB, taille 1,3×0,5×1,5 cm, 18 GHz

Connecteur RF SMA à quatre trous

Connecteur féminin à micro-bandes SMA

Connecteur RF SMA monté sur bride

Lieu d'origine:

Chine

Nom de marque:

SIPU

Certification:

ISO9001-2017, RoHS, CE

Numéro de modèle:

Le nombre d'heures de travail est calculé en fonction de la fréquence de travail.

Nous contacter

Demandez un devis

Connecteur RF SMA femelle, bride à 4 trous, montage sur microbande PCB, taille 1,3×0,5×1,5 cm, 18 GHz

Détails du produit

Nom du produit:

Connecteur RF féminin SMA, bride à 4 trous, montage en micro-bandes sur PCB, taille 1,3 × 0,5 × 1,5

Genre:

Femelle

Taper:

Droit

Matériel:

Acier inoxydable

Placage:

Passivation

Durabilité:

500 fois

Mettre en évidence:

Connecteur RF SMA à quatre trous

Connecteur féminin à micro-bandes SMA

Connecteur RF SMA monté sur bride

Conditions de paiement et d'expédition

Quantité de commande min

Prix

Discuss

Détails d'emballage

Maître carton

Délai de livraison

6 à 8 semaines

Conditions de paiement

L/C, T/T, Western Union

Capacité d'approvisionnement

100000 pièces par jour

Produits connexes

Adaptateur coaxial RF SMA mâle vers SMA mâle – Corps en laiton, 18 GHz

Obtenez le meilleur prix

Connecteur coaxial RF SMA – Réceptacle à bride à quatre trous, 18 GHz

Obtenez le meilleur prix

Vidéo

Connecteur coaxial RF SMA femelle – Type microbande, bride à double trou, montage bleu, 18 GHz

Obtenez le meilleur prix

Connecteur RF SMA à monture féminine.

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Connecteur RF SMA femelle, bride à 4 trous, montage sur microbande PCB, taille 1,3 × 0,5 × 1,5 cm

Présentation du produit

Les connecteurs de la série SMA sont des connecteurs compacts à filetage connus pour leur excellente bande passante en fréquence, leurs performances mécaniques et électriques supérieures, et leur haute fiabilité. Ils sont largement utilisés dans les équipements de micro-ondes numériques, les systèmes de communication, l'aérospatiale et les domaines connexes.

Applications :
Systèmes de communication, radar, antennes, équipements de mesure micro-ondes, et plus encore.

Caractéristiques du produit :

Montage à bride à quatre trous

Dimensions de la microbande : φ1,3 × 0,5 × 1,5 mm

Conception compacte avec une large gamme de fréquences

Performances électriques exceptionnelles

Longue durée de vie et fiabilité stable

Schéma de la structure du produit

Important Tparamètres techniques

Propriétés électriques			Plage de température	-65～+125℃
Impédance caractéristique		50Ω	Gamme de fréquences	DC-18GHz
Tension de tenue diélectrique		1000V	VSWR	≤1.05+0.012F(GHz)
Résistance d'isolement		≥5000MΩ	Perte d'insertion	≤0.05√F(GHz)dB
Résistance de contact	Conducteur central	≤3.0mΩ	Propriétés mécaniques
Résistance de contact	Conducteur extérieur	≤2.0mΩ	Durabilité	500 fois

Matériaux et traitement de surfacet

Conducteur central

Bronze au béryllium, plaqué or

Milieu isolant

PTFE

Conducteur extérieur

Acier inoxydable, passivation
