Name: Connecteur coaxial RF mâle SMA Angle droit 90°, 18GHz
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: SMA-JWB3
Availability: InStock

À la maison > produits > Connecteur RF SMA >

Connecteur coaxial RF mâle SMA Angle droit 90°, 18GHz

Connecteur RF SMA mâle

Connecteur RF SMA de 90 degrés

Connecteur RF SMA à angle droit

Lieu d'origine:

Chine

Nom de marque:

SIPU

Certification:

ISO9001-2017, RoHS, CE

Numéro de modèle:

SMA-JWB3

Nous contacter

Demandez un devis

Connecteur coaxial RF mâle SMA Angle droit 90°, 18GHz

Détails du produit

Nom du produit:

Connecteur coaxial RF mâle SMA Angle droit 90°, compatible avec le câble coaxial 141-50

Genre:

Mâle

Taper:

Angle droit

Matériel:

Laiton

Placage:

Durabilité:

500 fois

Mettre en évidence:

Connecteur RF SMA mâle

Connecteur RF SMA de 90 degrés

Connecteur RF SMA à angle droit

Conditions de paiement et d'expédition

Quantité de commande min

Prix

Discuss

Détails d'emballage

Maître carton

Délai de livraison

6 à 8 semaines

Conditions de paiement

L/C, T/T, Western Union

Capacité d'approvisionnement

100000 pièces par jour

Produits connexes

Adaptateur coaxial RF SMA mâle vers SMA mâle – Corps en laiton, 18 GHz

Obtenez le meilleur prix

Connecteur coaxial RF SMA – Réceptacle à bride à quatre trous, 18 GHz

Obtenez le meilleur prix

Vidéo

Connecteur coaxial RF SMA femelle – Type microbande, bride à double trou, montage bleu, 18 GHz

Obtenez le meilleur prix

Connecteur RF SMA à monture féminine.

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Connecteur coaxial RF mâle SMA Angle droit 90°, compatible avec le câble coaxial 141-50

Vue d'ensemble du produit

Les connecteurs coaxiaux SMA RF sont parmi les interconnecteurs RF les plus utilisés, connus pour leur taille compacte, leur large bande passante de fréquence, leurs excellentes performances mécaniques et électriques,et haute fiabilitéIls sont couramment utilisés dans les équipements à micro-ondes et les circuits RF dans les systèmes de communication numérique, fournissant des connexions sécurisées entre les câbles coaxials et les lignes de micro-bandes.

Applications
Communication sans fil, instruments, équipement de réseau, télécommunications et systèmes à micro-ondes.

Principales caractéristiques

Structure courbée à angle droit (90°) pour des itinéraires peu encombrants

Couverture arrière filetée pour terminaison sécurisée du câble

Compatibles avec les câbles coaxials semi-flexibles ou semi-rigides (par exemple, 141-50)

Une forte interchangeabilité avec les connecteurs SMA standard

Haute fiabilité et excellentes performances électriques

Facile à souder, adapté aux assemblages modulaires et à haute fréquence RF

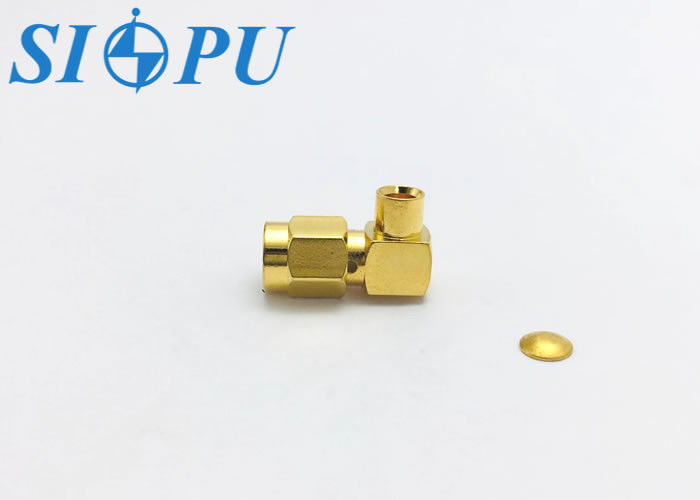

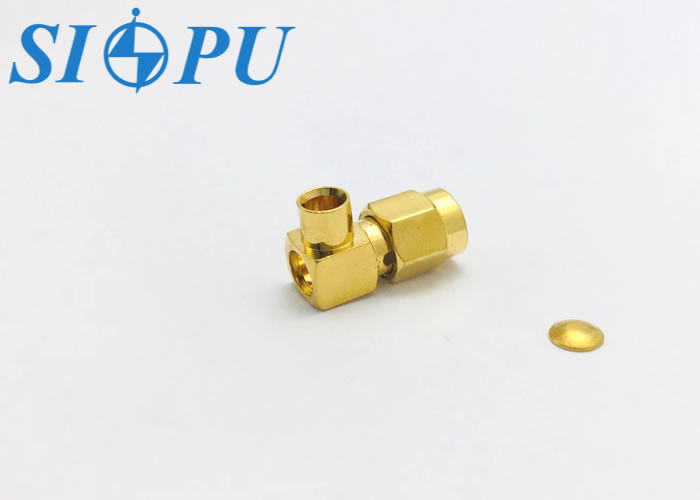

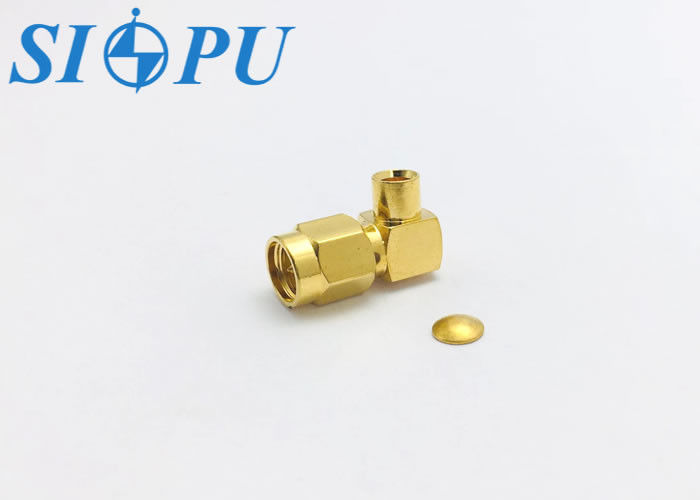

Apparence du produit

T importantParamètre technique

Propriété électrique			Plage de température	-65 ̊+125°C
Impédance caractéristique		50Ω	Plage de fréquences	DC-18GHz
Tensions résistantes diélectriques		Les appareils électriques	Résultats de la recherche	Le nombre d'émissions de CO2 est déterminé par la fréquence d'émission.
Résistance à l'isolation		≥ 5000 MΩ	Perte d'insertion	≤ 0,08√F (GHz) en dB
Résistance au contact	Conducteur central	≤ 3,0 mΩ	Propriétés mécaniques
Résistance au contact	Conducteur extérieur	≤ 2,0 mΩ	Durabilité	500 fois

Matériaux et traitants de surfacet

Conducteur central

Lamière, plaqué or

Matériau isolant

PTFE

Conducteur extérieur

Lamière, plaqué or

Anneau de scellement

Ruban au silicium
