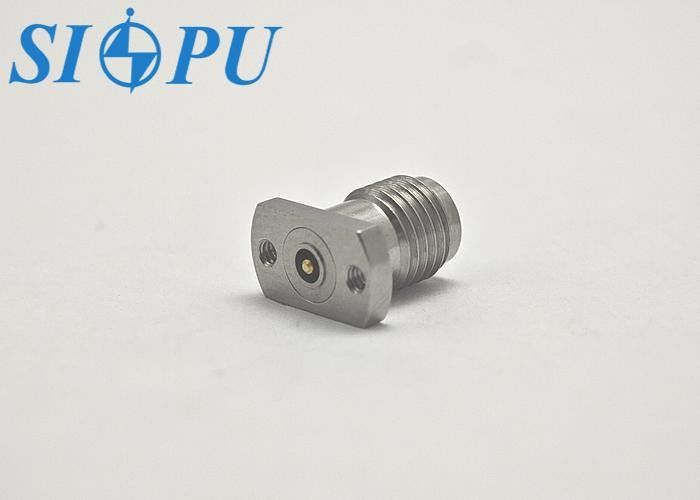

Name: Connecteur coaxial RF mâle 2,92 mm – Montage à bride à 2 trous, type microbande, 40 GHz
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
Availability: InStock

À la maison > produits > 2Connecteur RF de 92 mm >

Connecteur coaxial RF mâle 2,92 mm – Montage à bride à 2 trous, type microbande, 40 GHz

Connecteur RF coaxial de 2

92 mm

Connecteur RF mâle de 2

Lieu d'origine:

Chine

Nom de marque:

SIPU

Certification:

ISO9001-2017, RoHS, CE

Numéro de modèle:

Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.

Nous contacter

Demandez un devis

Connecteur coaxial RF mâle 2,92 mm – Montage à bride à 2 trous, type microbande, 40 GHz

Détails du produit

Nom du produit:

2.92mm Connecteur coaxial RF mâle

Genre:

Femelle

Taper:

Droit

Impédance caractéristique:

50Ω

Gamme de fréquences:

Le débit de la chaîne de fréquences

Durabilité:

500 fois

Matériau isolant:

PEI

Matériel:

Acier inoxydable

Placage:

Passivation

Mettre en évidence:

Connecteur RF coaxial de 2

92 mm

Connecteur RF mâle de 2

Conditions de paiement et d'expédition

Quantité de commande min

Prix

Discuss

Détails d'emballage

Maître carton

Délai de livraison

5-8weeks

Conditions de paiement

L/C, T/T, Western Union

Capacité d'approvisionnement

100000 pièces/an

Produits connexes

Adaptateur coaxial RF 2,92 mm femelle vers femelle – Montage bride, 40 GHz

Obtenez le meilleur prix

2.92mm connecteur coaxial RF de type K, mâle à mâle, droit, 40GHz

Obtenez le meilleur prix

Connecteur coaxial RF mâle 2,92 mm – Montage à bride à 2 trous, type microbande, 40 GHz

Obtenez le meilleur prix

2.92mm Connecteur coaxial RF féminin monté à 4 trous, prise de panneau, 40 GHz

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Connecteur coaxial RF mâle 2,92 mm – Montage à bride à 2 trous, type microbande

Présentation du produit

La série K, également connue sous le nom de série 2,92 mm, joue un rôle essentiel en permettant une transmission de signal précise entre des connecteurs de la même série ou de séries différentes. Ces adaptateurs servent de ponts fiables dans les systèmes à haute fréquence.

Applications :
Couramment utilisé dans les conversions et les connexions de systèmes, en particulier dans les instruments de test, les configurations RF et les câbles de test haute fréquence.

Caractéristiques du produit :

Les deux extrémités sont équipées de connecteurs femelles K (2,92 mm)

Interchangeable avec les connecteurs SMA et 3,5 mm

Large bande passante de fréquence

Performances mécaniques et électriques supérieures

La conception interne à diélectrique à air assure d'excellentes caractéristiques haute fréquence

La structure de compensation arrière minimise les contraintes d'installation et améliore la convivialité

Spécifications du produit

Connecteur coaxial RF mâle 2,92 mm – Montage à bride à 2 trous, type microbande, 40 GHz 0

Paramètres techniques importants

Propriété électrique			Plage de température	-65 à +125 °C
Impédance caractéristique		50 Ω	Plage de fréquence	CC-40 GHz
Tension de tenue diélectrique		1000 V	VSWR	≤ 1,05 + 0,008F
Résistance d'isolement		≥ 5000 MΩ	Perte d'insertion	≤ 0,05√(F(GHz))dBRésistance de contact
Conducteur central	Bronze au béryllium, placage or	Propriété mécanique	Conducteur extérieur
Conducteur central	Acier inoxydable, passivation	Durabilité	500 cycles	Matériaux et traitement de surface

Conducteur central

Bronze au béryllium, placage or

Milieu isolant

PEI

Conducteur extérieur

Acier inoxydable, passivation

Bague d'étanchéité

Galerie d'images du produit

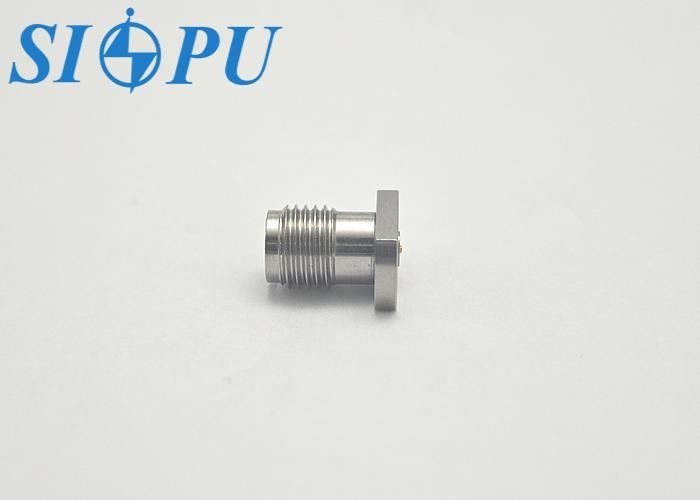

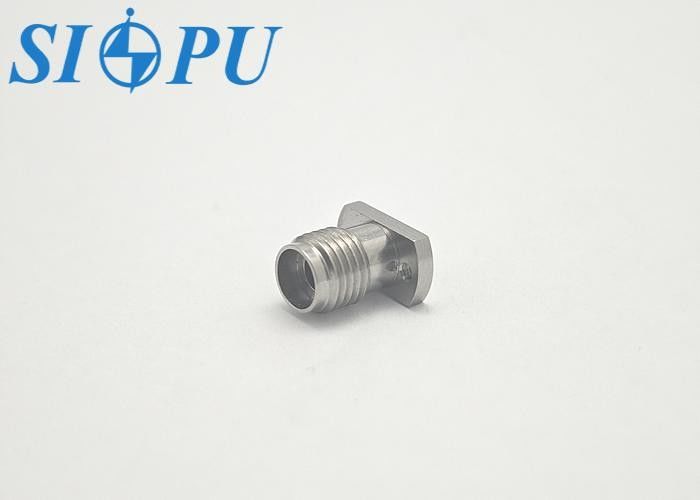

Connecteur coaxial RF mâle 2,92 mm – Montage à bride à 2 trous, type microbande, 40 GHz 1
