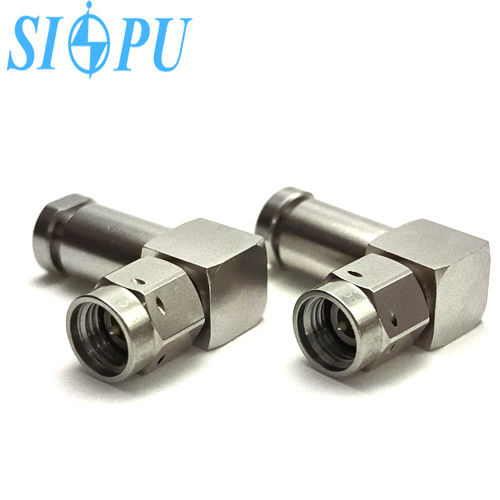

Name: Connecteur RF mâle à angle droit de 2,92 mm FSE-360 Cable compatible 40 GHz
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: 2.92-JW360G
Availability: InStock

À la maison > produits > 2Connecteur RF de 92 mm >

Connecteur RF mâle à angle droit de 2,92 mm FSE-360 Cable compatible 40 GHz

Connecteur de câble coaxial RF plié

2.92 Connecteur de câble coaxial RF

FSE-360 câble 2.92 connecteur

Lieu d'origine:

Chine

Nom de marque:

SIPU

Certification:

ISO9001-2017, RoHS, CE

Numéro de modèle:

2.92-JW360G

Nous contacter

Demandez un devis

Connecteur RF mâle à angle droit de 2,92 mm FSE-360 Cable compatible 40 GHz

Détails du produit

Nom du produit:

Connecteur RF mâle à angle droit de 2,92 mm

Genre:

Mâle

Taper:

Angle droit

Impédance caractéristique:

50Ω

Tension diélectrique résonnant:

1000V

Résistance d'isolation:

≥ 5000 MΩ

Conducteur central:

≤ 3,0 mΩ

Conducteur externe:

≤ 2,0 mΩ

Gamme de fréquences:

Le débit de la chaîne de fréquences

Durabilité:

500 fois

Matériau isolant:

PEI

Matériel:

Acier inoxydable

Placage:

Passivation

Mettre en évidence:

Connecteur de câble coaxial RF plié

2.92 Connecteur de câble coaxial RF

FSE-360 câble 2.92 connecteur

Conditions de paiement et d'expédition

Quantité de commande min

Prix

Discuss

Détails d'emballage

Maître carton

Délai de livraison

6 à 8 semaines

Conditions de paiement

L/C, T/T, Western Union

Capacité d'approvisionnement

100000 pièces/an

Produits connexes

Adaptateur coaxial RF 2,92 mm femelle vers femelle – Montage bride, 40 GHz

Obtenez le meilleur prix

2.92mm connecteur coaxial RF de type K, mâle à mâle, droit, 40GHz

Obtenez le meilleur prix

Connecteur coaxial RF mâle 2,92 mm – Montage à bride à 2 trous, type microbande, 40 GHz

Obtenez le meilleur prix

2.92mm Connecteur coaxial RF féminin monté à 4 trous, prise de panneau, 40 GHz

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Connecteur RF mâle à angle droit de 2,92 mm √ Cable FSE-360 Compatible

Vue d'ensemble du produit

La série 2.92mm, également connue sous le nom de série K, est un connecteur coaxial RF à ondes millimétriques de précision conçu comme une évolution améliorée de la série SMA.Il est doté d'une interface diélectrique à air et d'un accouplement fileté, et est entièrement interchangeable avec les connecteurs 3,5 mm et SMA.

Applications

Largement utilisé dans:

Systèmes de communication à ondes millimétriques

Instruments de mesure et d'essai de précision

Systèmes radar, satellites et RF à haute fréquence

Caractéristiques du produit

2.92 mm conception à angle droit mâle

Conducteur et écran de noyau soudés, optimisés pour le câble FSE-360

Une connexion filetée sécurisée assure des performances fiables

Prend en charge des fréquences de fonctionnement élevées avec d'excellentes caractéristiques électriques

Conçu pour une stabilité dans des environnements exigeants

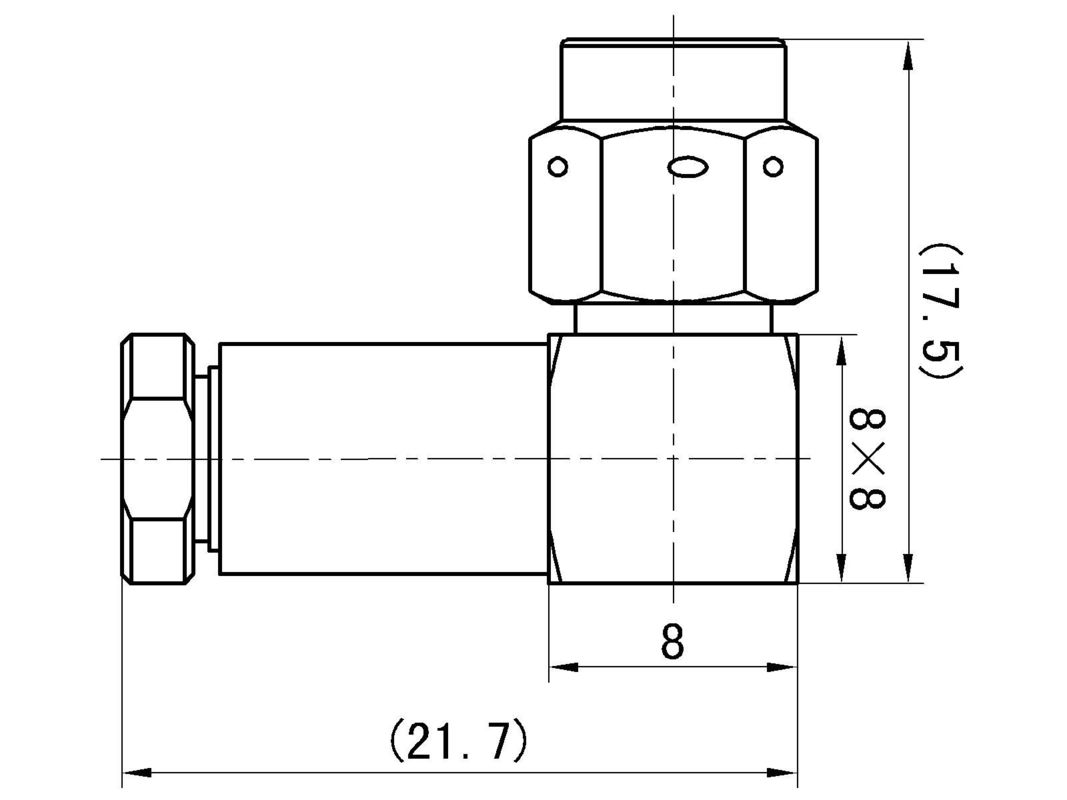

Spécifications du produit

Connecteur RF mâle à angle droit de 2,92 mm FSE-360 Cable compatible 40 GHz 0

Paramètres techniques importants

Propriété électrique			Plage de température	-65 ̊+125°C
Impédance caractéristique		50Ω	Plage de fréquences	DC-40 GHz
Tensions résistantes diélectriques		Les appareils électriques	Résultats de la recherche	≤ 1,1 + 0,001F
Résistance à l'isolation		≥ 5000 MΩ	Perte d'insertion	≤ 005√F(GHz) en dB
Résistance au contact	Conducteur central	≤ 3,0 mΩ	Propriétés mécaniques
Résistance au contact	Conducteur extérieur	≤ 2,0 mΩ	Durabilité	500 fois

Matériaux et traitement de surface

Conducteur central

Béryllium en bronze, plaqué or

Matériau isolant

PEI

Conducteur extérieur

Acier inoxydable, passivateur

Anneau de scellement

Ruban au silicium

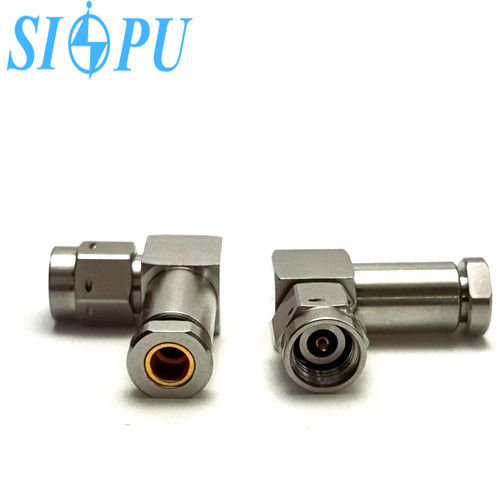

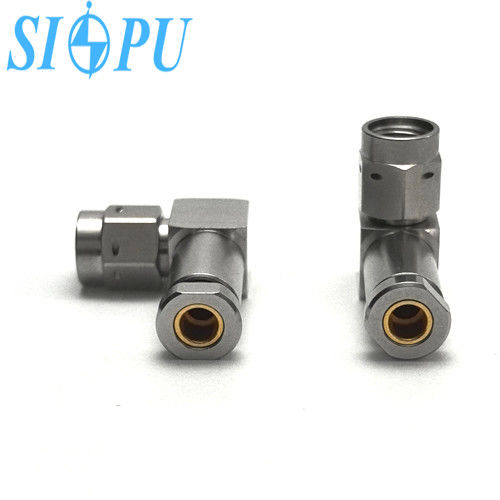

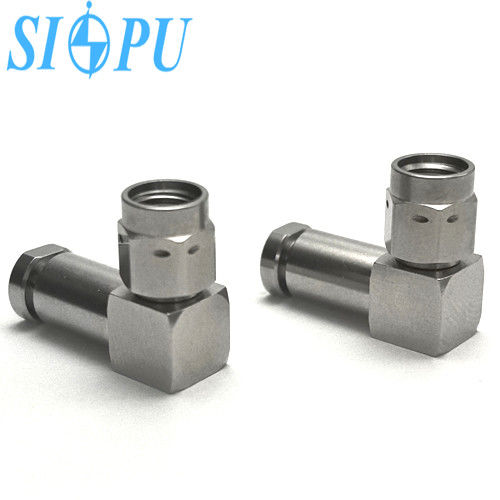

Galerie d'images du produit
